Gasflaschenheizung: Anwendungen, Funktion und Tipps
Die Gasflaschenheizung ist eine eng mit der Fassheizung verwandte Behälterheizung. Wie ihr Name schon verrät, kannst Du mit ihr eine Gasflasche bzw. einen Druckgasbehälter erwärmen. Dazu legst Du die Heizung einfach von außen um die Flasche. Hier erfährst Du alles über Anwendungen, Aufbau und Funktion der Gasflaschenheizung. Außerdem bekommst Du einige Tipps, worauf Du bei der Auswahl achten solltest.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Wo kommen Gasflaschenheizer zum Einsatz?
Gasflaschenheizer kommen in den verschiedensten Anwendungen zum Einsatz: beispielsweise bei der Arbeit mit Kältemitteln, wenn Kältemaschinen und Wärmepumpen schnell und sicher befüllt werden müssen. Du findest sie außerdem auch in CO2-Löschanlagen zur Brandbekämpfung. Außerdem werden sie in sämtlichen Industrien bis hin zur Halbleiterindustrie zum Temperieren von Prozessgasen eingesetzt.
Im Wesentlichen gibt es zwei Ziele, die Du mit einer Gasflaschenheizung erreichen kannst: die Entnahmerate erhöhen und Vereisung vermeiden.
Entnahmerate erhöhen

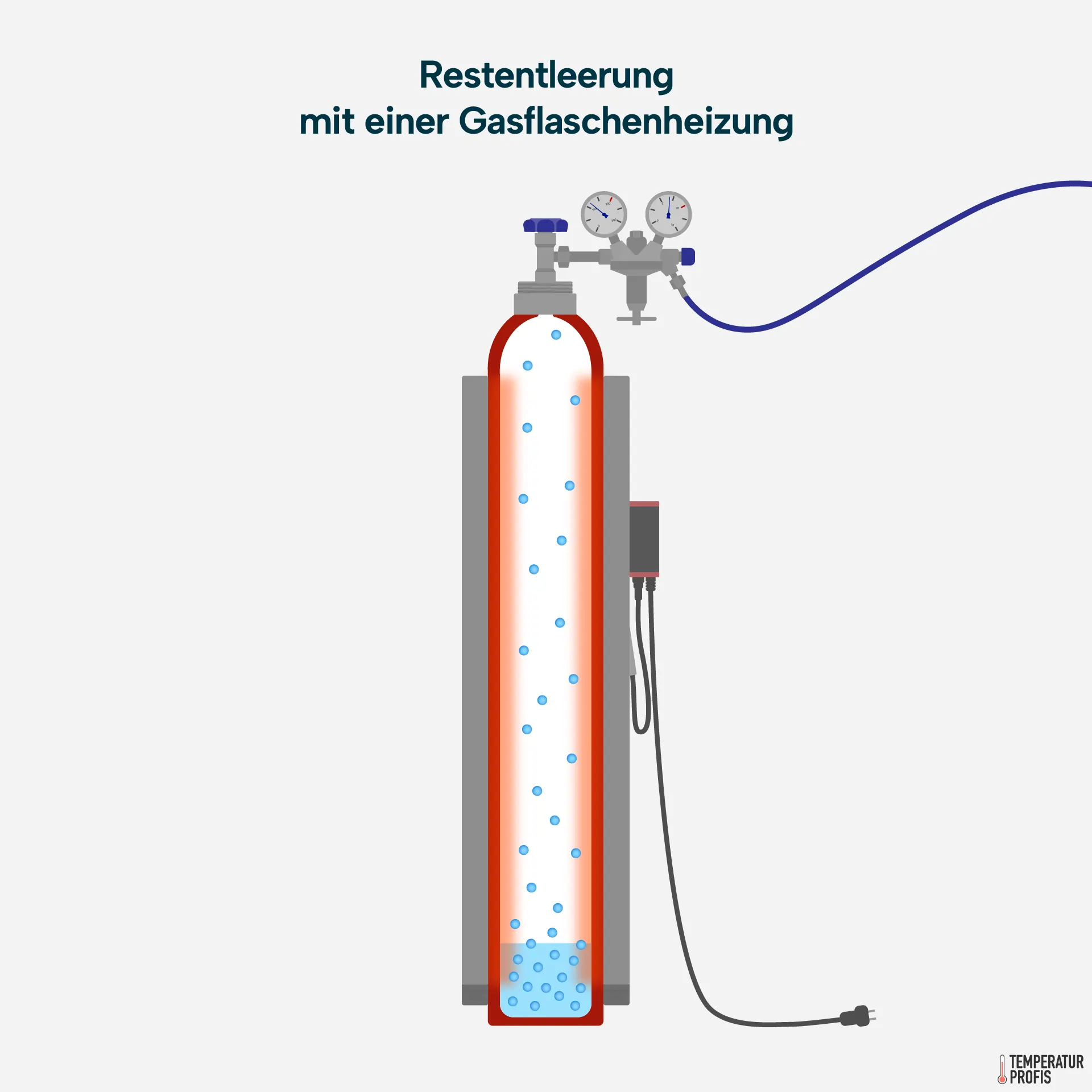

Mit einer Gasflaschenheizung kannst Du die Temperatur und damit den Druck im Behälter erhöhen. Bei höherem Druck ist auch eine höhere Entnahmerate möglich. Das ist zum Beispiel dann hilfreich, wenn Du in kurzer Zeit viel Gas entnehmen möchtest. Die Druckerhöhung hilft Dir aber auch dabei, Gasflaschen möglichst vollständig zu entleeren.
Vereisung vermeiden

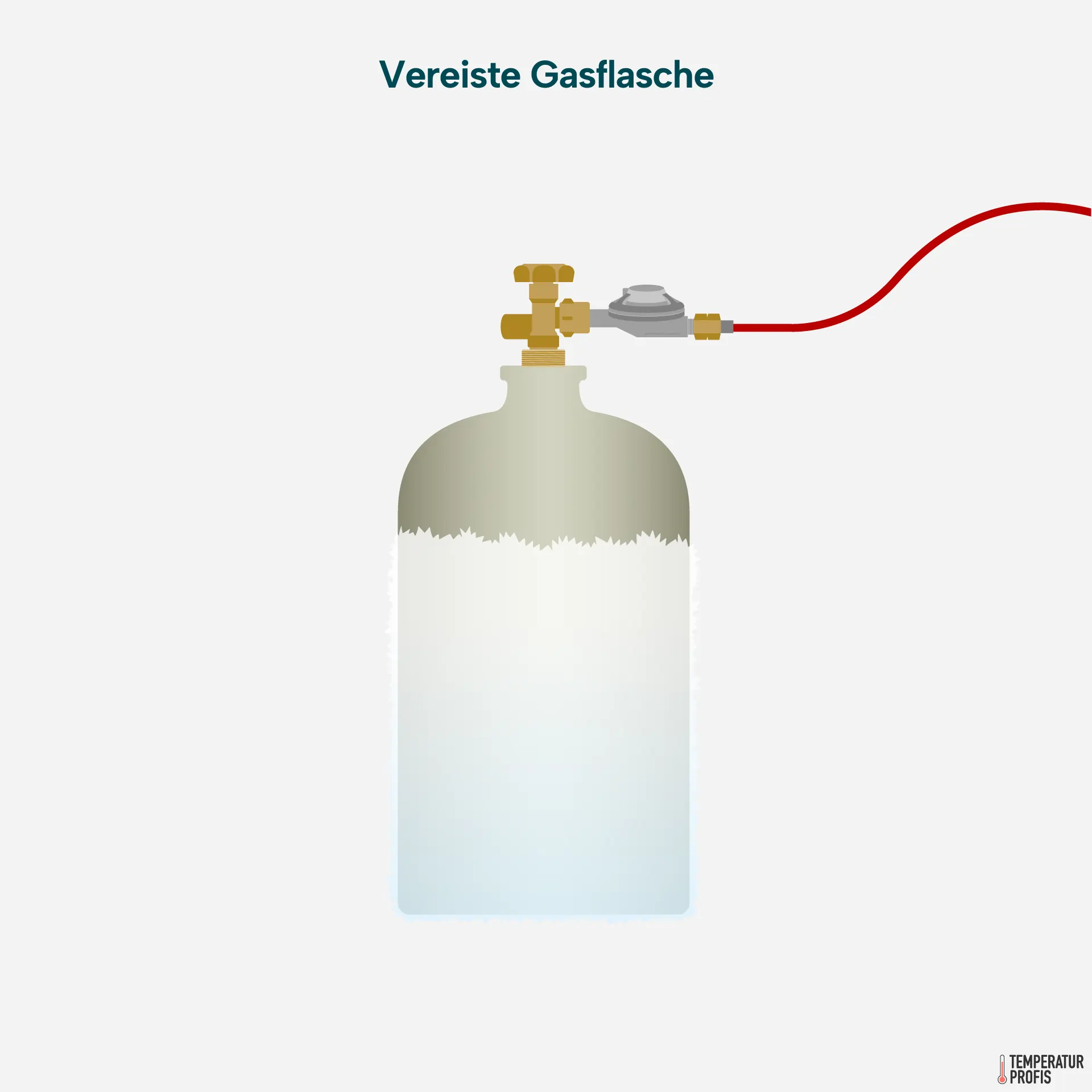

Bei der Entnahme von Gas aus dem Behälter entspannt sich das Gas und entzieht der Umgebung Wärme (Stichwort: Expansionskälte bzw. Joule-Thomson-Effekt). Das kann dazu führen, dass die Gasflasche vereist. Mit einer Gasflaschenheizung kannst Du das wunderbar vermeiden.
Wie funktioniert eine Gasflaschenheizung?

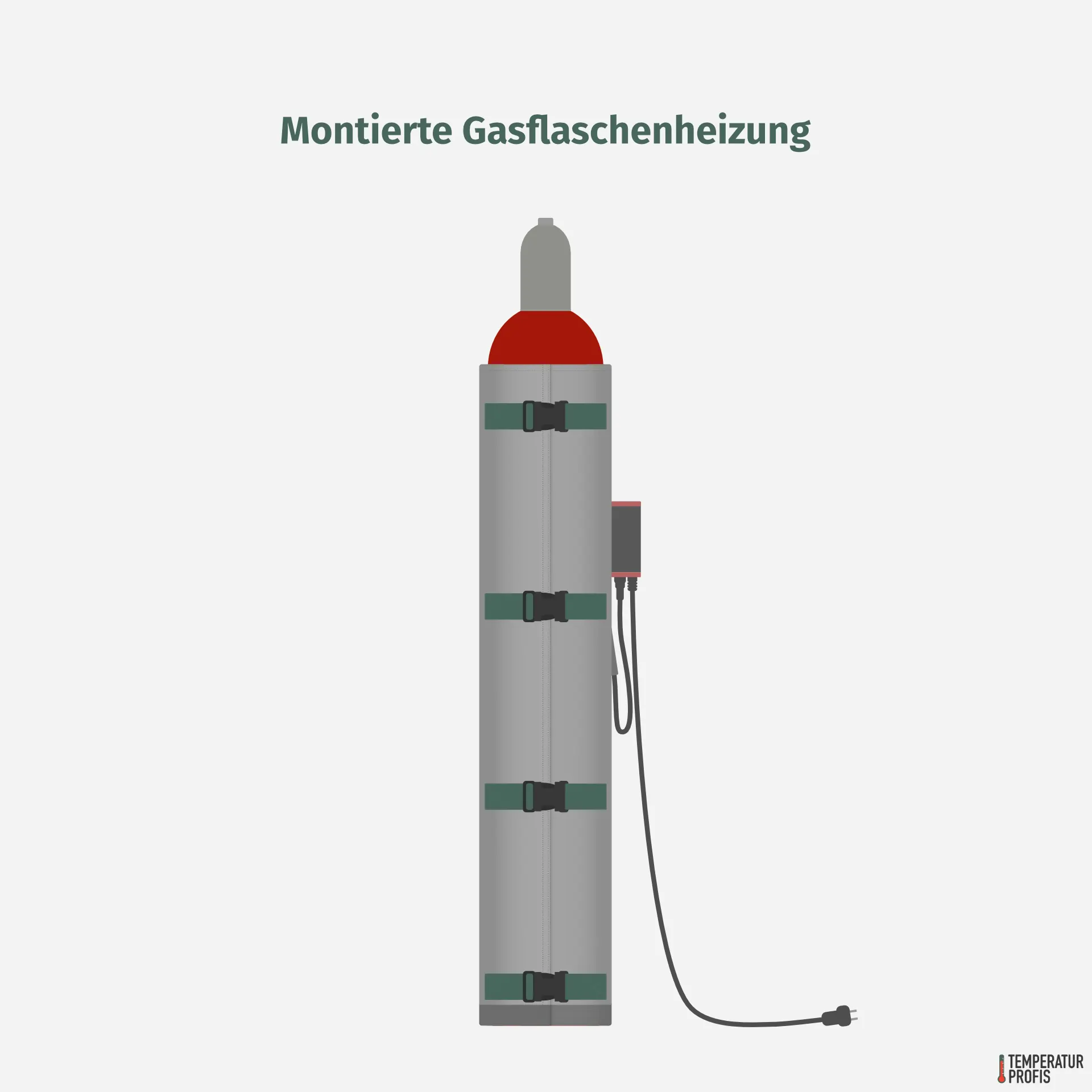

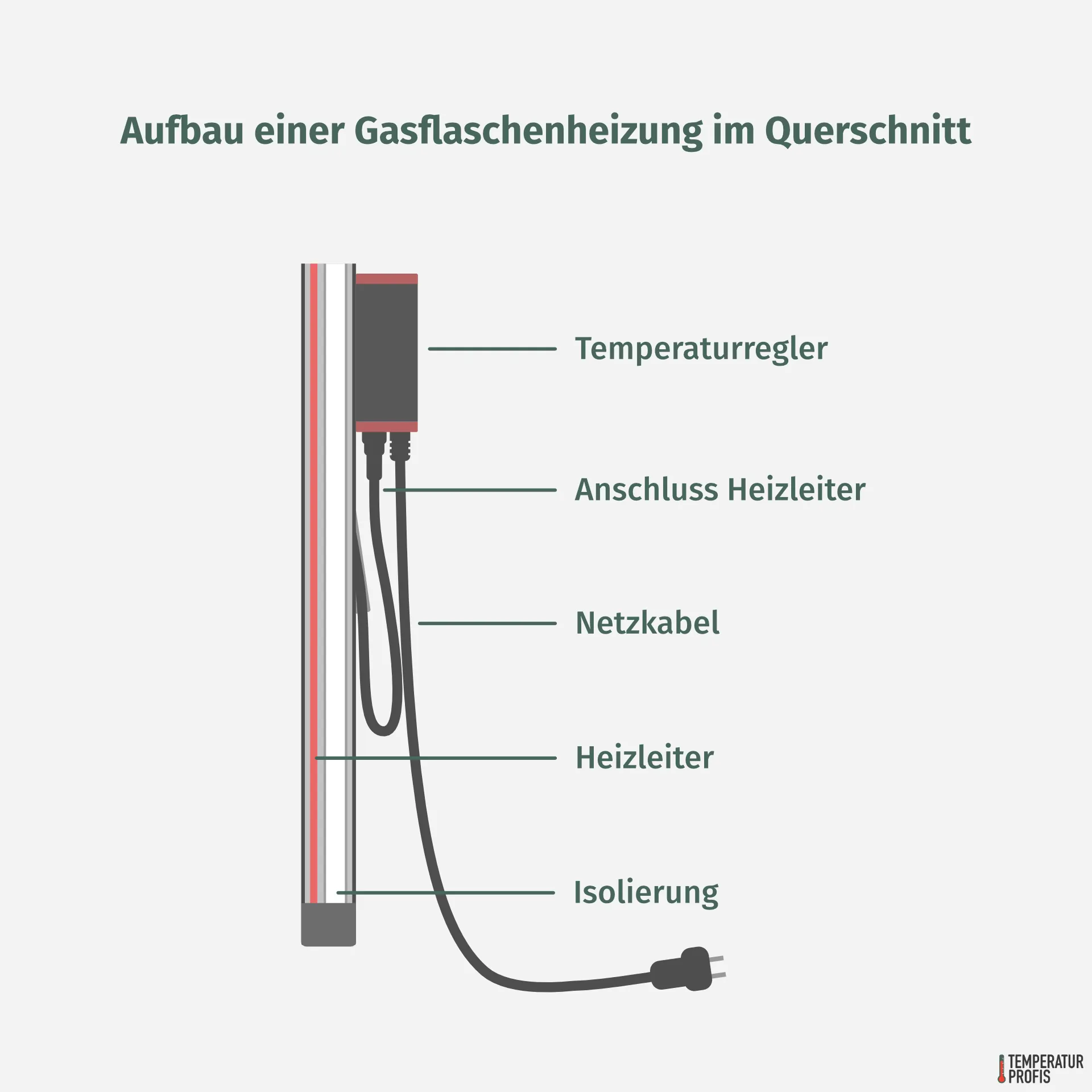

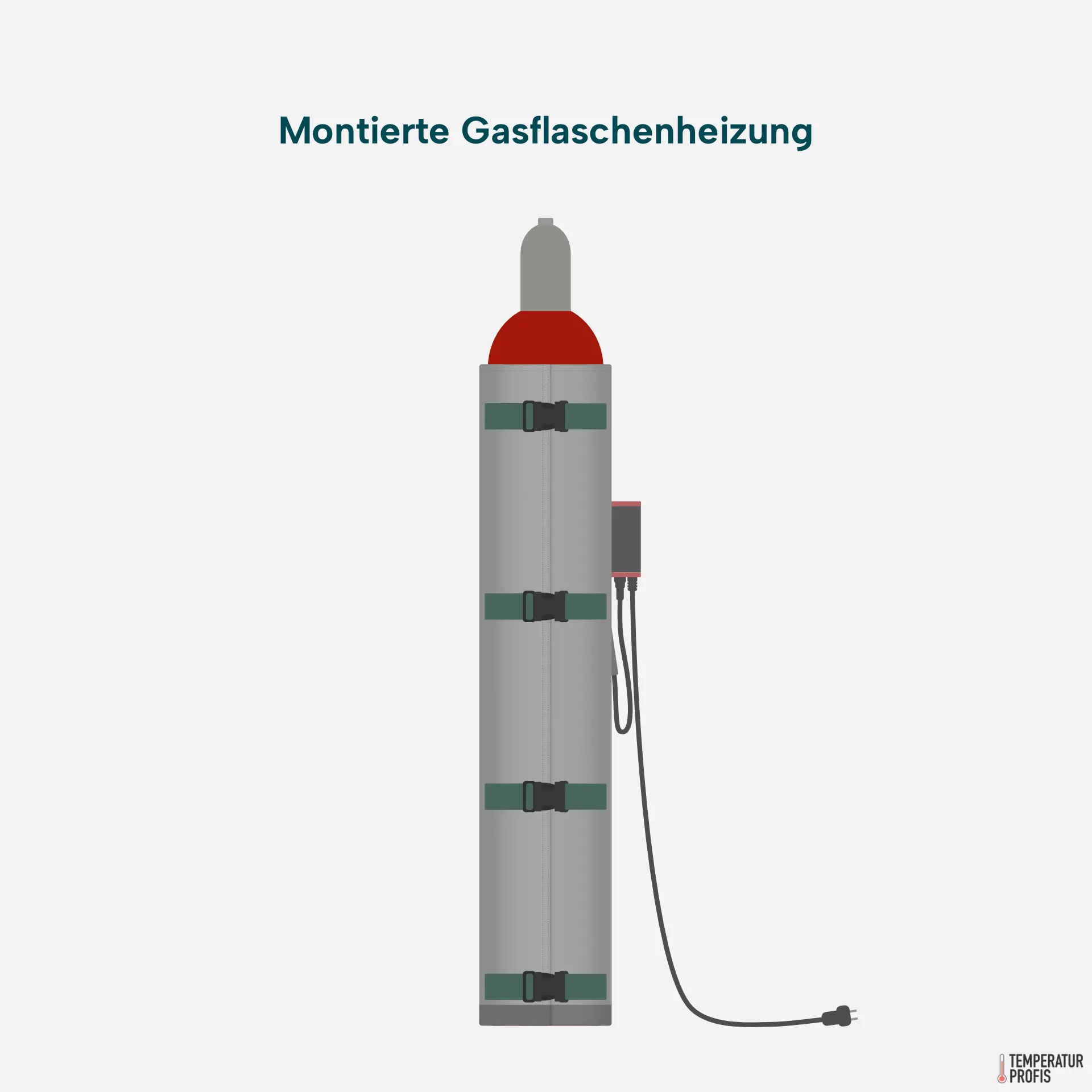

Die Gasflaschenheizung ist – genau wie die IBC-Heizung und die Fassheizung – eine flexible Heizmatte. Sie ist speziell auf die Größe und Form Deines Druckgasbehälters angepasst. Das Herzstück ist das Heizelement. Zwischen dem Heizelement und dem Außenmantel liegt eine Isolierung, die dafür sorgt, dass möglichst wenig Wärme nach außen entweichen kann.
Zwingend notwendig ist außerdem eine Temperaturregelung mit Übertemperatur-Schutz. Dazu braucht es einen Temperaturfühler, der die Temperatur der Gasflaschenwandung misst. Zusätzlich ist dann noch ein Temperaturschalter (Bimetall-Schalter) im Heizmantel verbaut, der das Heizelement bei deutlicher Überschreitung der Höchsttemperatur abschaltet.
Die Temperaturregelung übernimmt meist ein direkt am Gasflaschenwärmer angebrachter elektronischer Temperaturregler.

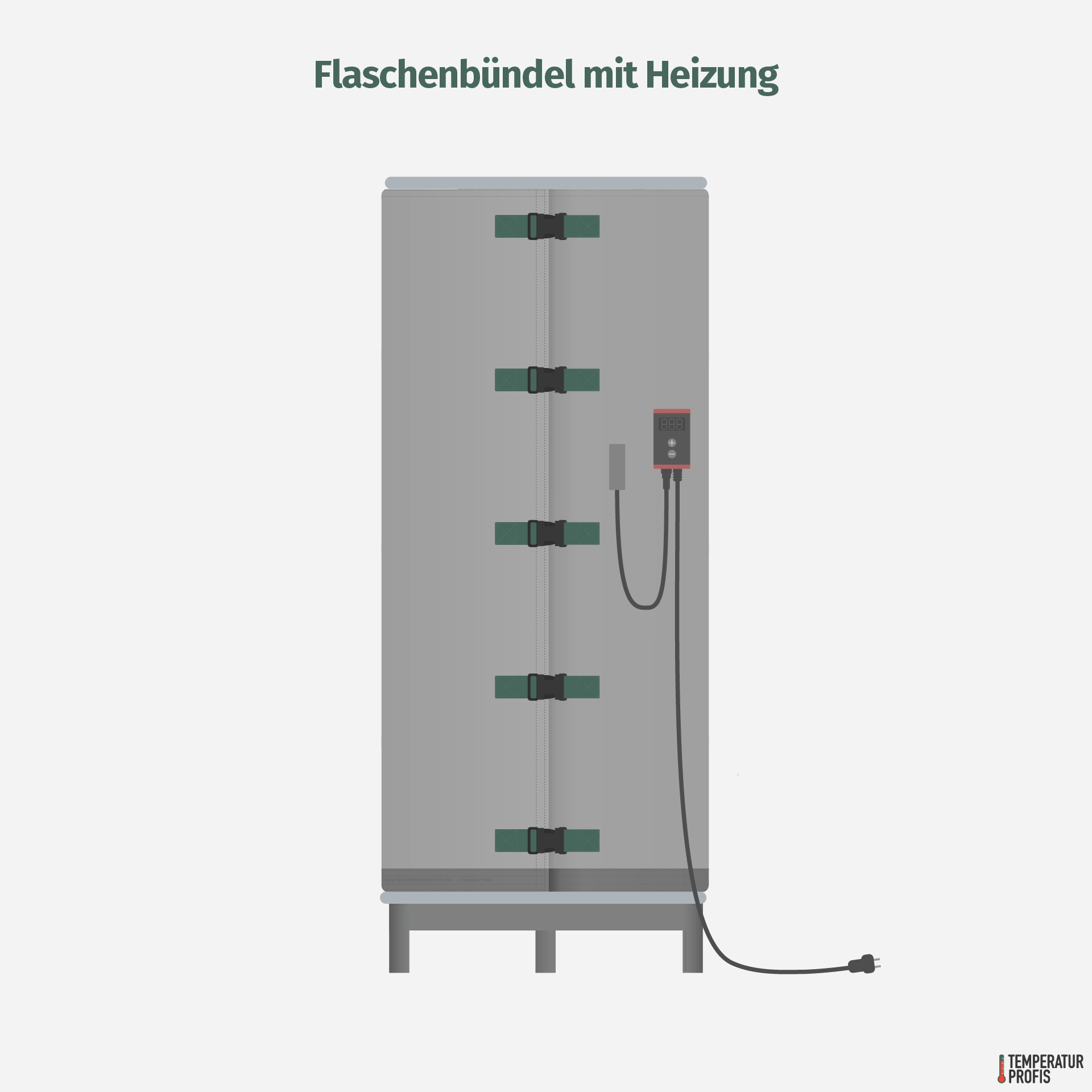

Sonderfall: Flaschenbündelheizung

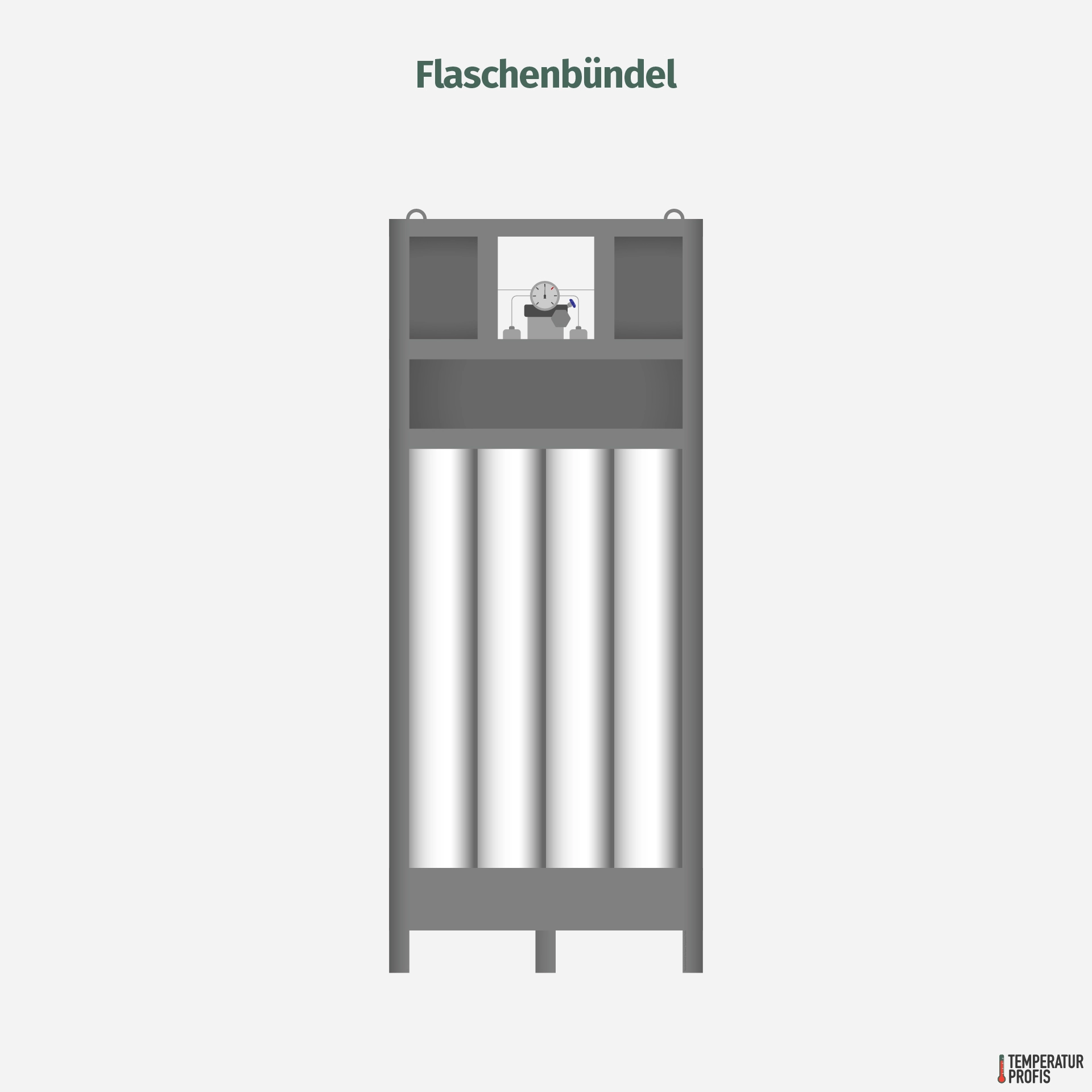

Wenn Du ein ganzes Flaschenbündel oder eine Batterieanlage beheizen möchtest, gibt es auch dafür spezielle Heizmäntel. Sie sind prinzipiell genauso aufgebaut wie die Gasflaschenheizung, ähneln aber in Optik und Größe eher dem IBC-Heizer.
Gasflaschenwärmer: achte auf die Sicherheit!
Generell gilt beim Umgang mit Gasen und Gasflaschen: sei vorsichtig und halte Dich an die Regeln zum Umgang mit “ortsbeweglichen Druckgasbehältern”. Alle Details dazu findest Du in den “Technischen Regeln für die Betriebssicherheit/Gefahrstoffe” (TRBS 3145 / TRGS 745).
Zum Einsatz einer Gasflaschenheizung gelten u.a. folgende Regeln (Auszug aus o.g. TRBS):
- die Erwärmung darf nur kontrolliert erfolgen
- die Erwärmung darf nur bis zu einer Temperatur von 50 °C erfolgen
- Gasflaschenwärmer müssen mit einer Temperaturregelung und Sicherheitstemperaturbegrenzung ausgestattet sein
- die Anforderungen an den Explosionsschutz sind zu beachten
- offenes Feuer und glühende Gegenstände dürfen weder zum Aufwärmen noch zur Beseitigung von Vereisungen verwendet werden
- bei entzündbaren Gasen muss eine Entzündung sicher verhindert werden.
Auswahlkriterien & Tipps
Den richtigen Gasflaschenwärmer zu kaufen, ist keine Raketenwissenschaft. Auf ein paar Punkte solltest Du dennoch achten:
Größe und Form der Flasche
Wähle eine Gasflaschenheizung in der für Deine Gasflasche passenden Größe (z.B. 50 Liter).

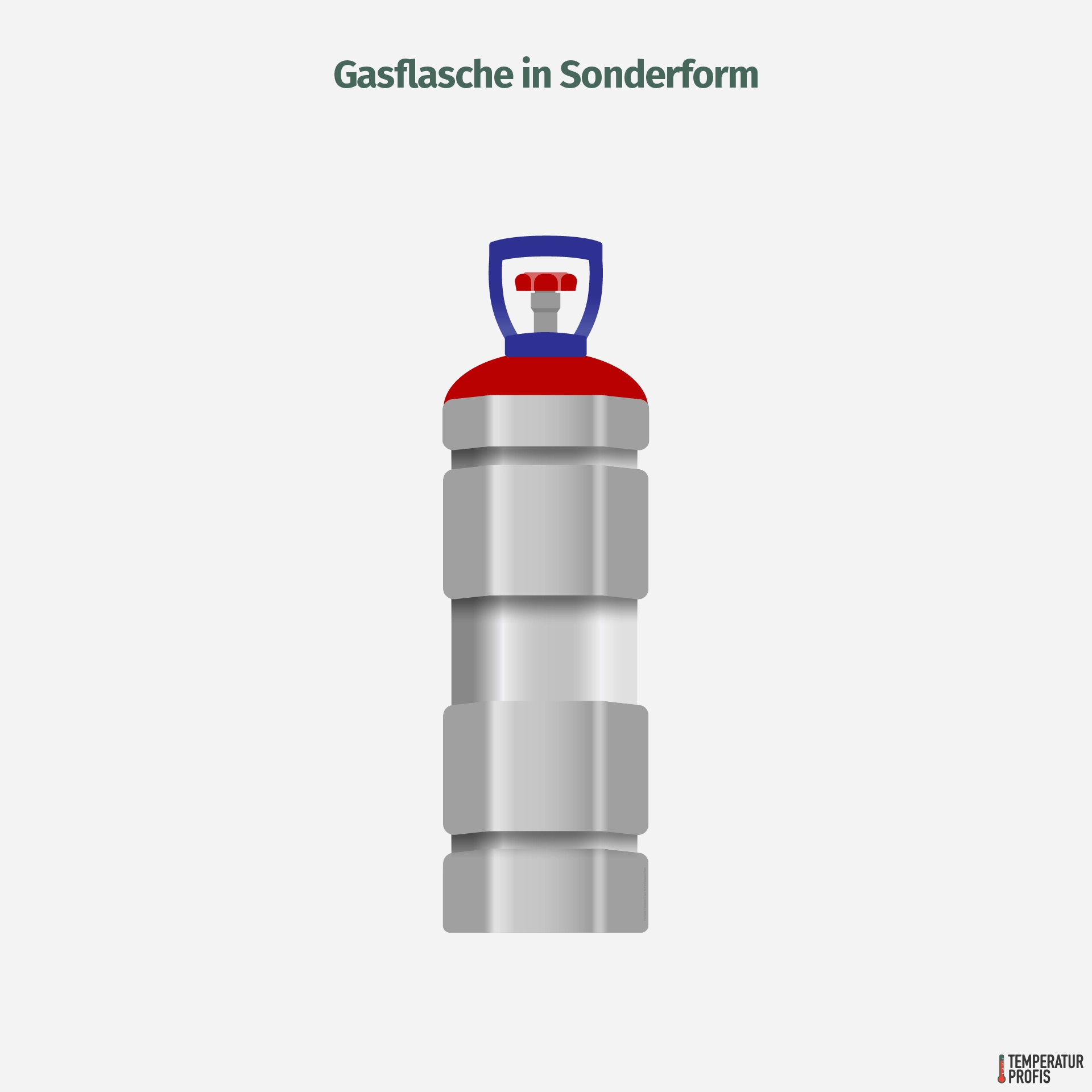

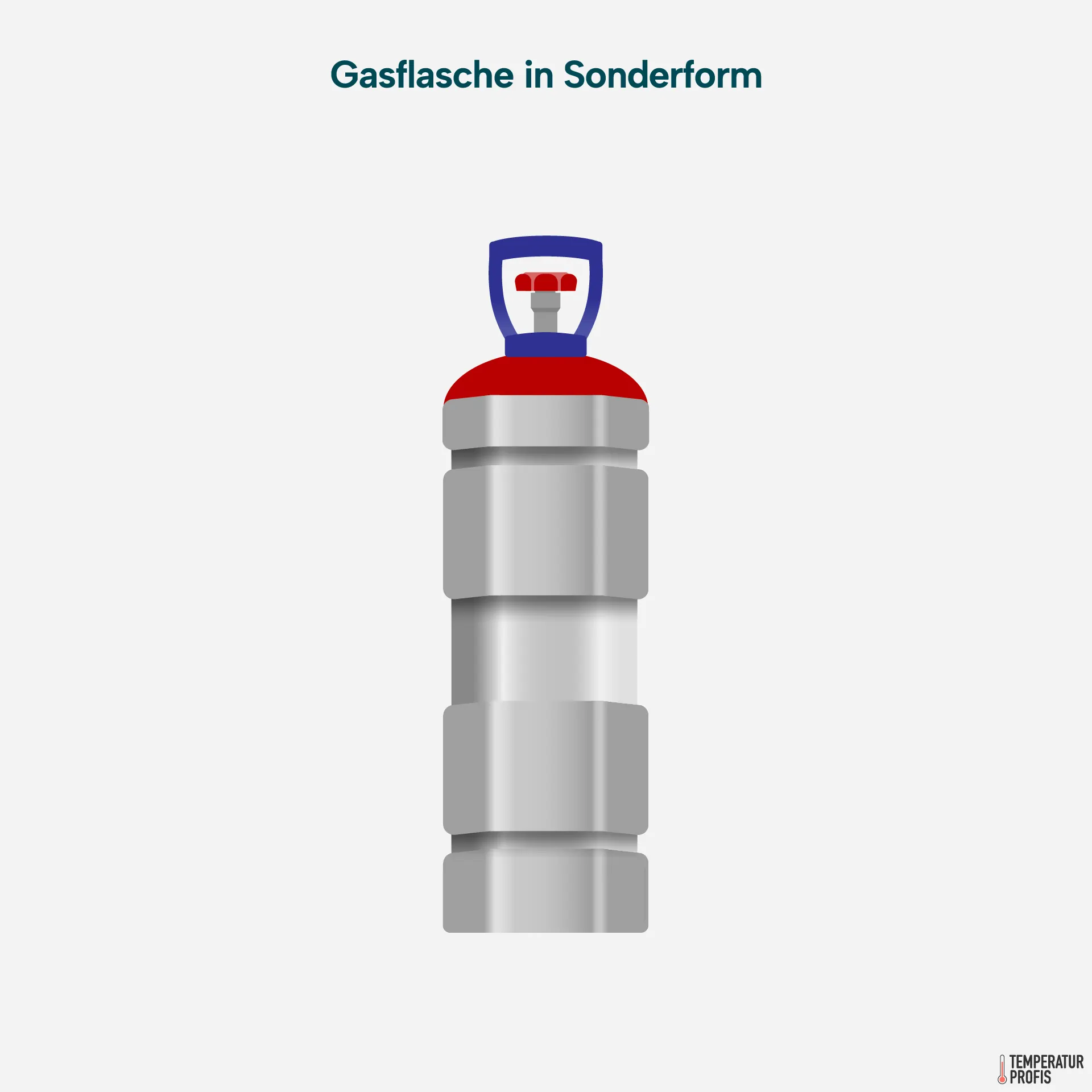

Einige Gasflaschen – vor allem aus Verbundwerkstoffen – sind nicht einfach zylindrisch, sondern haben möglicherweise eine individuelle Form. Kläre in diesem Fall mit dem Hersteller vorher ab, ob der Gasflaschenwärmer für Deinen Behälter geeignet ist.
Eine gute Passform und ein sicherer Sitz am Druckgasbehälter sorgen nicht zuletzt für einen guten Wärmeübergang und steigern die Effizienz.
Einfache Montage
Die Hersteller legen unterschiedlich viel Wert auf die Handhabung des Heizmantels. Ein cleveres Design ermöglicht Dir eine einfache Montage mit nur wenigen Handgriffen.
Einhaltung der TRBS
Deine Gasflaschenheizung muss die Regeln der TRBS 3145 erfüllen. Das bedeutet im Wesentlichen eine Maximaltemperatur von 50 °C und eine Temperaturregelung mit Sicherheitstemperaturbegrenzung.
ATEX
Wenn Explosionsschutz bei Dir ein Thema ist, brauchst Du natürlich einen dafür zugelassenen ATEX-Gasflaschenheizer inklusive Bescheinigungen nach aktuellem Stand der Normen.
Reparaturen und Austausch von Komponenten
Gasflaschenwärmer sind keine Wegwerf-Produkte. Du kannst Deinen Teil zum verantwortungsvollen Umgang mit den Ressourcen beitragen: entscheide Dich für einen Hersteller, der einen professionellen Reparaturservice anbietet.
Es gibt außerdem Gasflaschenheizer mit austauschbarem Temperaturregler. Wenn Dein Heizmantel tatsächlich mal das Ende seiner Lebensdauer erreicht hat, kannst Du den Regler einfach plug&play mit einem neuen Heizmantel weiterverwenden.
Alternativen zum flexiblen Gasflaschenwärmer
Alternativ könntest Du auch mit einer geeigneten Heizmanschette arbeiten, die lediglich wie ein Band um die Gasflasche gelegt wird. Diese schmalen Manschetten sind in der Regel nicht isoliert und können per se auch keinen gleichmäßigen Wärmeübergang auf die gesamte Wandung des Behälters gewährleisten. Dafür ist diese Lösung günstiger als eine vollwertige Gasflaschenheizung.
Als weitere Variante gibt es auch den Metall-Gasflaschenheizer. Das ist eine große, klappbare Gehäusekonstruktion aus Metall. Der Metallheizer ist sehr robust und bildet quasi eine Schutzkapsel um die Gasflasche. Um trotz des hohen Gewichts ein vernünftiges Handling zu ermöglichen, hat der Heizer Rollen. Aber nicht zuletzt wegen seines hohen Preises fristet der Metall-Gasflaschenwärmer eher ein Nischendasein.
