Mantelwiderstandsthermometer

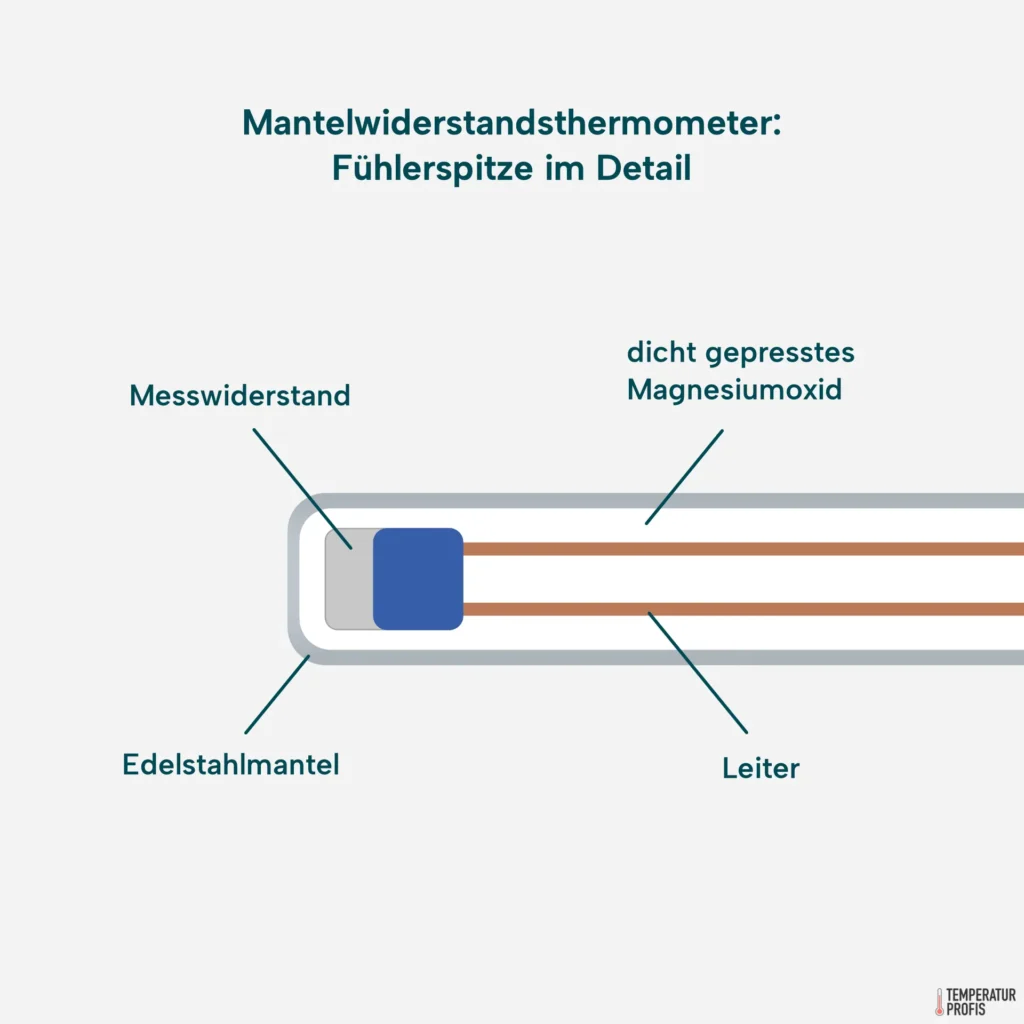

Mantel-Widerstandsthermometer: der Aufbau
Das Mantelwiderstandsthermometer ist der wohl vielseitigste und präziseste Temperaturfühler von Italcoppie. Der Fühler besteht aus einem mineralisolierten Edelstahlkabel und vereint zwei großartige Eigenschaften: er ist biegsam und extrem robust. Im Prinzip ist der Aufbau dem eines Kabelfühlers ähnlich – jedoch kommt als Kabel eine MI-Leitung zum Einsatz. So können wir auch extrem dünne Pt100 Mantelfühler mit nur 1,5 mm Durchmesser fertigen.
Der Messbereich reicht von eiskalt bis heiß: mit -200 bis +500 °C ist der Temperaturbereich extrem breit. Limitierend ist hier übrigens das Dünnschicht-Messelement. Für die Messung höherer Temperaturen empfehlen wir Ihnen unser Mantelthermoelement.
Mantelwiderstandsthermometer sind biegsam
Pt100 Mantelfühler in 2-Leiter-Schaltung
eingravierter Widerstandswert am Beispiel eines Einschraubfühlers
Präzise und robust
Mantel-Widerstandsthermometer Pt100 und Pt1000
Sie haben die Wahl zwischen Pt100 und Pt1000 in verschiedenen Genauigkeitsklassen. Abhängig davon fällt auch die Entscheidung für eine 2-Leiter, 3-Leiter oder 4-Leiter Schaltung.
Der hochautomatisierte Fertigungsprozess garantiert höchste Präzision bei der Positionierung des Messelements. Nach Fertigstellung wird jeder Mantelfühler im Eisbad ausgemessen, der effektive Gesamtwiderstand wird auf den Stecker bzw. Kabelübergang gelasert.
blank
Einfacher Anschluss, Schutzart IP 67

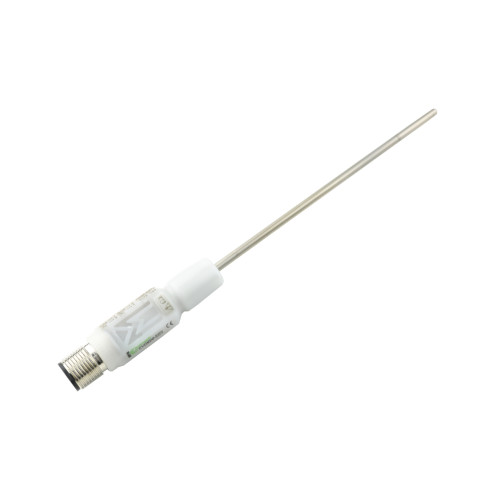

Italcoppie Mantel-Widerstandsthermometer sind dauerhaft dicht und frostsicher. In unserem einzigartigen Fertigungsprozess spritzen wir den Stecker bzw. den Kabelübergang direkt auf die mineralstoffisolierte Leitung. So können wir sogar einen Transmitter direkt in den Fühler integrieren: zum 4-20 mA und 0-10V Widerstandsthermometer.
Unsere beliebtesten Mantelwiderstandsthermometer
Ist nichts dabei, was zu Ihren Anforderungen passt? Wir haben noch mehr als 4.000 weitere Produkte. Kontaktieren Sie uns und wir finden die richtige Lösung für Sie!

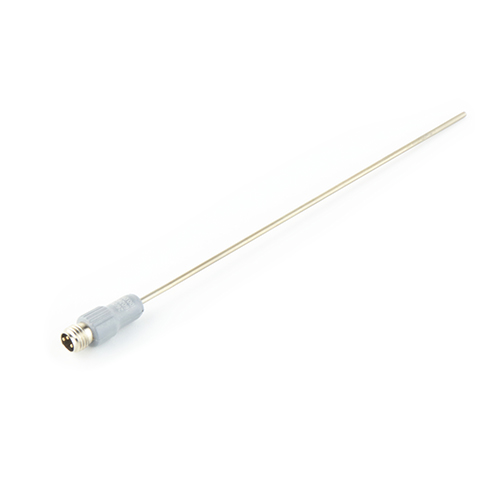

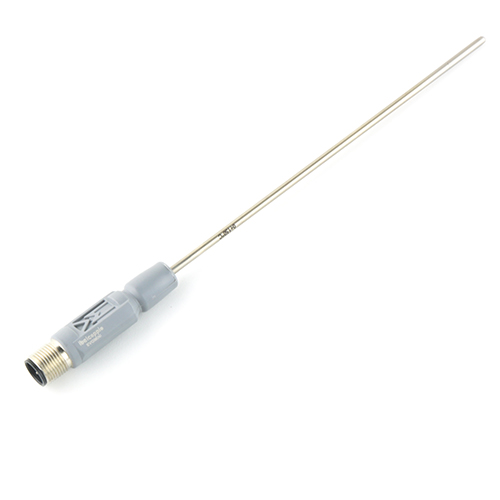

Pt100 Mantelfühler M8/M12
direkt angespritzter Stecker M8/M12
Typ: TRM
Messelement: Pt100 3-Leiter oder 4-Leiter
Messbereich: -50 °C bis +500 °C
Ø Messspitze: 1,5 / 2 / 3 / 4,5 / 6 mm
Lanzenlänge: 100 mm bis 1.000 mm
Schutzart: IP67
Pt1000 Mantelfühler M8/M12
direkt angespritzter Stecker M8/M12
Typ: TRM
Messelement: Pt1000 3-Leiter oder 4-Leiter
Messbereich: -50 °C bis +500 °C
Ø Messspitze: 1,5 / 2 / 3 / 4,5 / 6 mm
Lanzenlänge: 100 mm bis 1.000 mm
Schutzart: IP67
Pt100 Mantelfühler mit Kabel
angespritzter Kabelübergang
Typ: TRE
Messelement: Pt100 2-/3-/4-Leiter
Messbereich: -50 °C bis +500 °C
Ø Messspitze: 1,5 / 2 / 3 / 4,5 mm
Lanzenlänge: 100 mm bis 250 mm
Kabellänge: 100 oder 200 cm
Schutzart: IP67
Pt1000 Mantelfühler mit Kabel
angespritzter Kabelübergang
Typ: TRE
Messelement: Pt1000 2-/3-/4-Leiter
Messbereich: -50 °C bis +500 °C
Ø Messspitze: 1,5 / 2 / 3 / 4,5 mm
Lanzenlänge: 100 mm bis 250 mm
Kabellänge: 100 oder 200 cm
Schutzart: IP67
Erfahren Sie in diesem Video mehr über Italcoppie Mantelfühler
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Temperaturfühler vom Spezialisten
Italcoppie ist einer der größten, spezialisierten Temperaturfühler Hersteller Europas. Sie profitieren von umfassendem Experten-Knowhow in Engineering und Fertigung. Wir legen großen Wert auf technisch und wirtschaftlich sinnvolle Lösungen. Unsere biegsamen, robusten Mantelwiderstandsthermometer werden Ihnen Freude bereiten!
