Einschraubfühler

Überblick

Einschraubfühler sind Temperaturfühler, die man mittels Gewinde direkt in ein Rohr oder einen Behälter einschrauben kann. Da sie direkt ins zu messende Medium eintauchen, ist die Messung recht präzise und in der Regel nicht allzu träge.

Material und Dimension

Temperaturfühler zum Einschrauben bestehen aus Edelstahl oder Messing und sind typischerweise Drehteile. Verschiedene Gewindedurchmesser, Eintauchlängen und Durchmesser sind problemlos möglich. Eine Besonderheit an einigen Fühlern ist die Kunststoffumspritzung: der Übergang vom Edelstahl ins Kabel bzw. der Übergang in den M12 Stecker ist angespritzt und damit sehr robust und bis zu IP 67 geschützt. Aber auch kundenspezifische Stecker sind natürlich möglich.

Messelemente

Je nach Einsatzgebiet und Anforderungen werden Pt100, Pt1000 der Genauigkeitsklassen A und B verwendet, bei Bedarf auch in Drei- oder Vierleiter-Schaltung. Alternativ werden NTC-Messelemente (1% oder 2,5%) verbaut.

Benötigen Sie ein 4-20 mA oder 0-10 V Ausgangssignal? Dann sind Einschraubfühler mit kompakt integriertem Messumformer sicher interessant.

Typische Anwendungen

Pt100 und Pt1000 Einschraubfühler werden verwendet, wenn es auf hohe Messgenauigkeit in einem weiten Temperaturbereich ankommt. Die Versionen mit NTC werden häufig im Bereich der Heißwassererzeugung verwendet und dienen dabei als Boilerfühler.

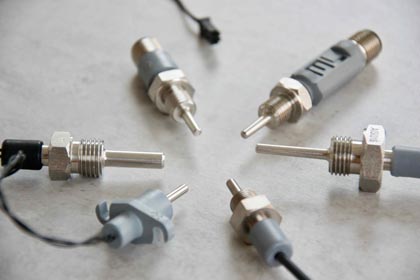

Einschraubfühler Pt100 und Pt1000, verschiedene Durchmesser, verschiedene Längen, verschiedene Anschlüsse.

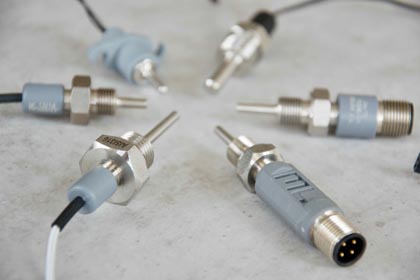

Mehrere Einschraubfühler z.B. mit M12 Stecker oder Messumformer integriert

Bei unseren Kunden beliebte Einschraubtemperaturfühler

Damit Sie schnell einen Überblick gewinnen, zeigen wir Ihnen hier ein paar Beispiele.
Sprechen Sie uns an, damit wir gemeinsam den für Ihre Anwendung passenden Fühler finden.

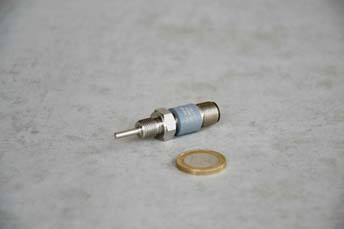

Pt100 Einschraubfühler und Pt1000 Einschraubfühler mit Gewinde G1/8“ und M12 Anschluss. Pt100 oder Pt1000 in Klasse A oder Klasse B. 4-Leiter-Schaltung.

Pt100 Einschraubfühler, M12

Typ: TRC
Messelement: Pt100; Pt1000
Genauigkeit: Klasse A; Klasse B
Schaltung: 4-Leiter
Länge: 13 mm; 24 mm
Durchmesser: 3 mm
Gewinde: G1/8″; weitere auf Anfrage
elektr. Anschluss: M12 4-polig
Ausgangssignal: Pt100; Pt1000
Schutzart: IP67
Sonstiges: direkt angespritzter Stecker

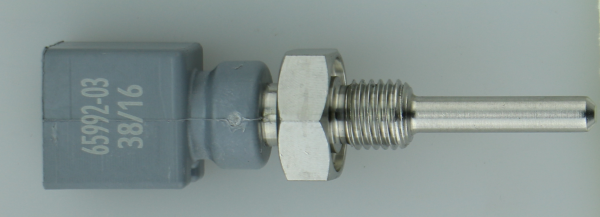

NTC Einschraubfühler mit RAST Stecker

NTC Einschraubfühler, RAST

Typ: B061001B
Messelement: NTC 10k (25 °C), B=3977
Genauigkeit: 1 %
Schaltung: 2-Leiter
Länge: 10 mm; 20,5 mm
Durchmesser: 4 mm
Gewinde: M8 x 1
elektr. Anschluss: RAST 5,0 mm, 2-polig
Ausgangssignal: NTC
Schutzart: –
Sonstiges: direkt angespritzter Stecker

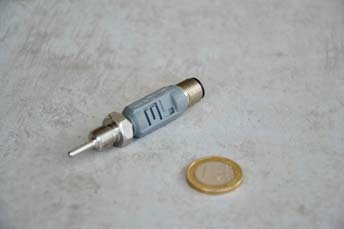

Pt1000 Einschraubfühler mit integriertem Messumformer 4-20mA oder 0-10V. Mini Messumformer integriert in einem Gehäuse mit Temperaturfühler.

Einschraubfühler mit Messumformer

Typ: Evomini
Messelement: Pt1000
Genauigkeit: Klasse A
Schaltung: 2-Leiter
Länge: 13 mm; 24 mm
Durchmesser: 4 mm
Gewinde: G1/8″; weitere auf Anfrage
elektr. Anschluss: M12 4-polig
Ausgangssignal: 4-20 mA oder 0-10 V
Schutzart: IP67
Sonstiges: direkt angespritzter Transmitter

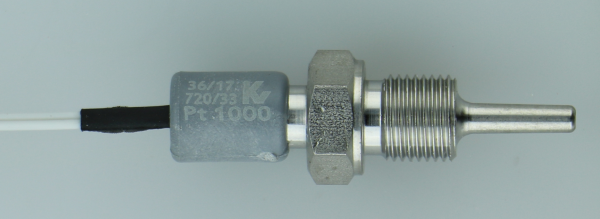

Pt1000 Einschraubfühler mit Kabel

Pt1000 Einschraubfühler, Kabel

Typ: D045002B
Messelement: Pt1000
Genauigkeit: Klasse A
Schaltung: 2-Leiter
Länge: 13 mm; weitere auf Anfrage
Durchmesser: 3 mm
Gewinde: G1/8″; weitere auf Anfrage
elektr. Anschluss: 120 mm Kabel, Stecker
Ausgangssignal: Pt1000
Schutzart: IP65
Sonstiges: Kabelausgang umspritzt

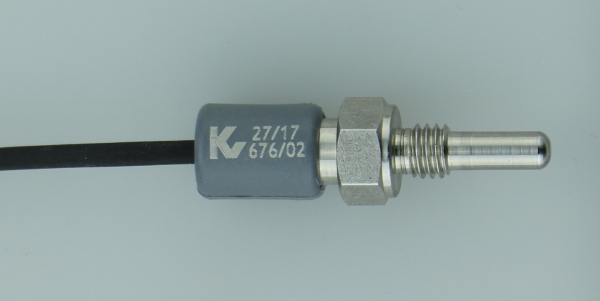

NTC Einschraubfühler mit umspritztem Kabelübergang

NTC Einschraubfühler, Kabel

Typ: C091038A
Messelement: NTC 3k3 (100 °C), B=3970
Genauigkeit: 2,5 %
Schaltung: 2-Leiter
Länge: 10,5 mm; weitere auf Anfrage
Durchmesser: 4 mm
Gewinde: M6 x 1
elektr. Anschluss: 250 mm Kabel, Stecker
Ausgangssignal: NTC
Schutzart: IP65
Sonstiges: Kabelausgang umspritzt

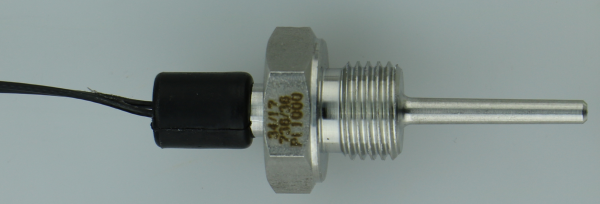

Einschraubfühler mit G1/4 Zoll Gewinde

Einschraubfühler G1/4″, Kabel

Typ: F062006B
Messelement: Pt1000
Genauigkeit: Klasse B
Schaltung: 2-Leiter
Länge: 24 mm; weitere auf Anfrage
Durchmesser: 3,1 mm
Gewinde: G1/4″
elektr. Anschluss: 100 mm Kabel, Stecker
Ausgangssignal: Pt1000
Schutzart: IP65
Sonstiges: Kabelausgang umspritzt

Sie suchen einen ganz bestimmten Fühler?

Sie suchen einen Einschraubfühler, den Sie so auf dieser Seite nicht sehen? Wir können Ihnen sicher dennoch helfen – diese Seite ist schließlich nur die Spitze des Eisbergs. Nehmen Sie jetzt Kontakt zu uns auf, um den passenden Fühler für Ihre Anwendung zu finden!

Wir freuen uns auf Ihre Nachricht!

Über den Hersteller: Italcoppie Sensori Srl.

Die promovere GmbH vertreibt seit 2012 als Handelsvertetung die Temperatursensoren von Italcoppie Sensori und ist Ihr Ansprechpartner in Deutschland und Österreich. Im Heimatmarkt Italien ist Italcoppie unangefochtener Marktführer in der Entwicklung und Fertigung von Temperatursensoren und Zubehör. Zahlreiche bekannte Hersteller hochwertiger Industrieanlagen und Kaffeemaschinen setzen Einschraubfühler von Italcoppie ein – viele bereits seit Jahrzehnten.
